Vollauszug 120 kg | 500mm - ON5319-500

ON 5319 Schwerlastschiene Vollauszug 120 kg | 500 mm

PRODUKTMERKMALE

Die ON 5319 Teleskopschiene ist ein Schwerlastauszug und wurde speziell für Schwerlastanwendungen entwickelt und trägt mühelos Gewichte von bis zu 120 Kilogramm. Der Vollauszug ermöglicht eine einfache und komfortable Beladung, dass sich die Schublade 100 % öffnen lässt. Zudem sorg die integrierte Einhaltevorrichtung dafür, dass die Schublade sicher in Position bleibt, bis gezielt Kraft aufgewendet wird.

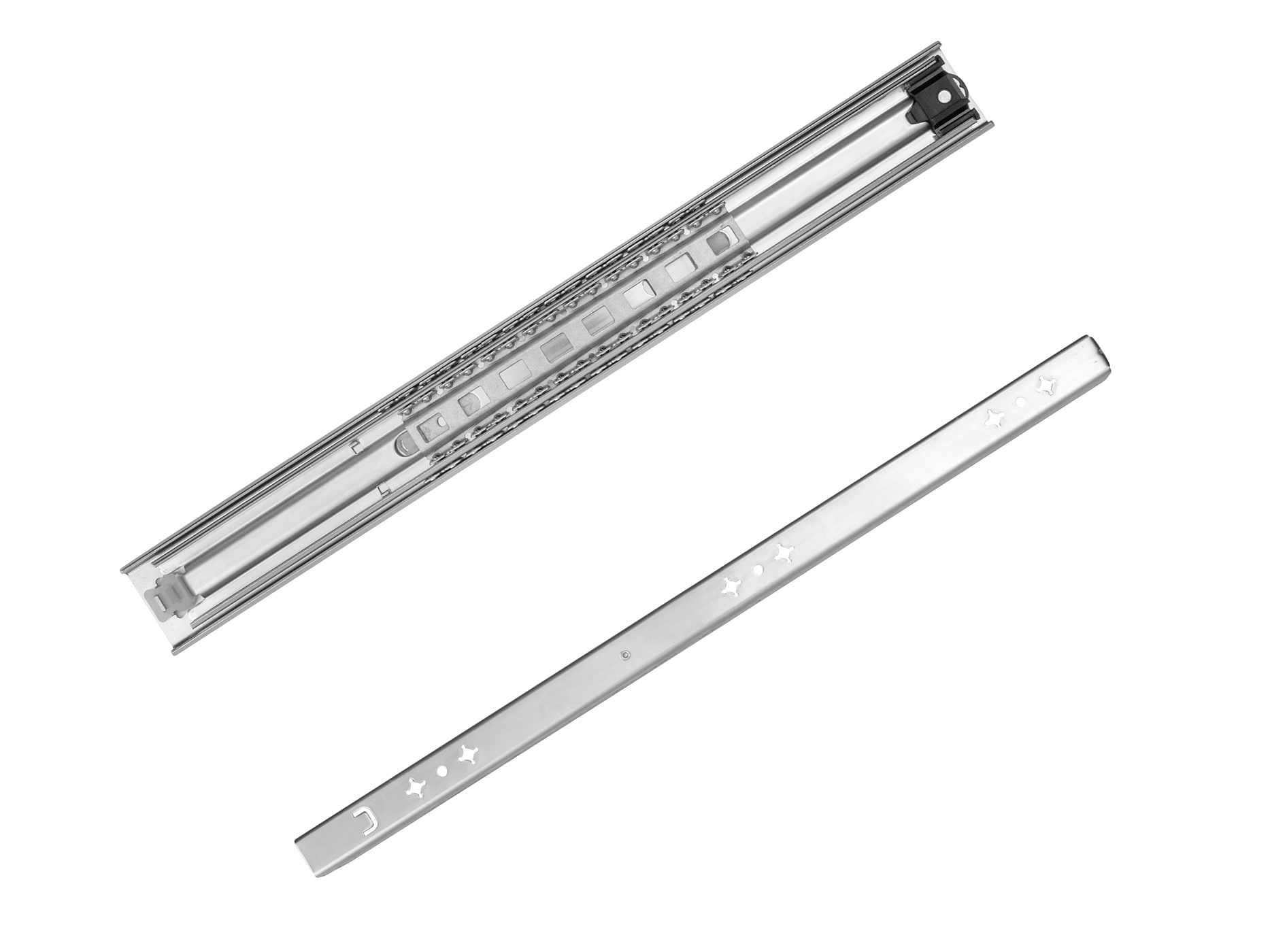

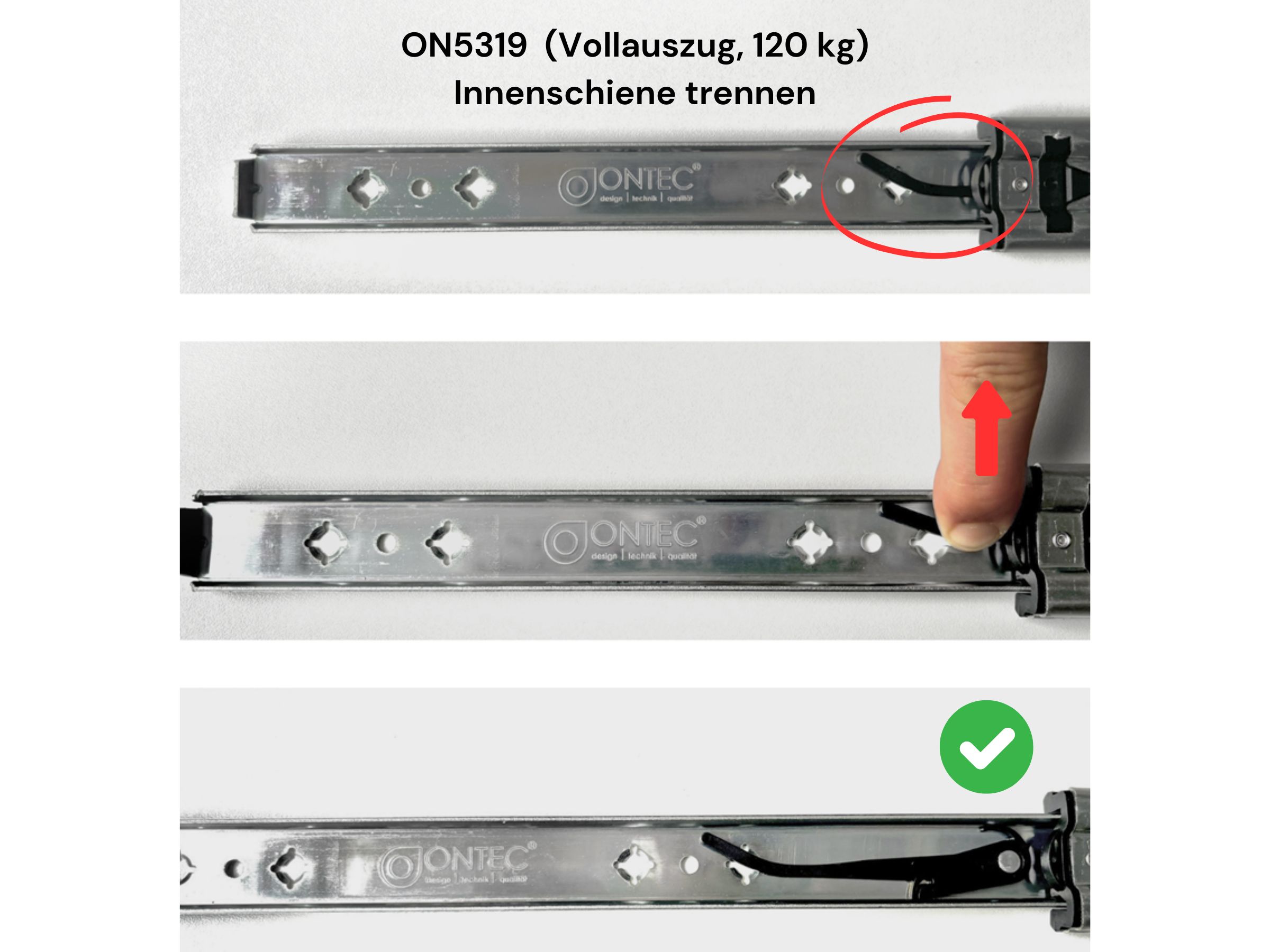

Einfacher Einbau | Trennbare Innenschiene

Die trennbare Schubladenschiene erleichtert die Montage und macht den Einbau zu einem unkomplizierten Prozess.

PRODUKTDETAILS

Technisch ausgereifte Schwerlastschiene
Belastbar und praktisch
Schwerlastauszug in hoher Qualität
Material: Kaltgeformter Stahl
Oberflächenvergütung: Elektrogalvanisch verzinkt (Schubladenauszug ist vor Korrosion geschützt)
Teleskopschienen sind kugelgelagert (perfekter Leichtlauf)
Vollauszug (Eine Sperre bei voll ausgezogenem Teleskopauszug schützt vor Herausfallen der Schublade)
Seitenmontage
trennbare Innenschiene
Schubladen Vollauszug
Sanfter und geräuscharmer Führungsmechanismus
Zuverlässiger und stabiler Lauf des Führungssystems

TRAGLAST BIS 120 KG PRO PAAR - Schwerlastschiene

Die Traglast bezieht sich auf die Seitenmontage der Auszugsschiene und eine vollflächig, gleichmäßig verteilte Last.
Bei horizontaler Montage (Flachmontage) der Teleskopschiene trägt das Schienenpaar ca. 25 % der angegebenen Traglast.

Einsatzbereiche für unsere Schwerlastschienen

Möbelindustrie
Lager- und Betriebseinrichter
Lagersysteme für die Industrie
Labor- und Medizintechnik
Elektromechanik
Sondermaschinenbau
Wohnmobile / Vans
Automaten: Getränkeautomaten, Verpackungsautomaten, Ticketautomaten
Fahrzeugbau (Feuerwehrfahrzeuge, Polizeifahrzeuge, Ambulanzfahrzeuge, Kommunalfahrzeuge, usw.)

TECHNISCHE DATEN

Einbauhöhe (Schienenhöhe)	53 mm
Einbaubreite (Schienenstärke)	19 mm
Anzahl dynamischer Prüfzyklen	10.000
Materialstärke Außenschiene	2,0 mm
Materialstärke Innenschiene	2,0 mm
Gewicht	2,916 kg
Traglast seitliche Montage	120 kg

Durchmesser Befestigungsloch

Außenschiene	5 mm
Innenschiene	5 mm
Höhe Schraubenkopf	max. 2,5 mm
Durchmesser Schraubenkopf	max. 9,5 mm

Eigenschaften "Vollauszug 120 kg | 500mm - ON5319-500"

Länge:	500 mm
Traglast:	bis 120 kg
Funktionen:	Einhaltevorrichtung, Teilbar, Vollauszug
Hersteller:	ONTEC
Schubladen Varianten:	Standard

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Downloads "Vollauszug 120 kg | 500mm - ON5319-500"

Datenblatt (PDF - 282.73 KB)

Accessory Items

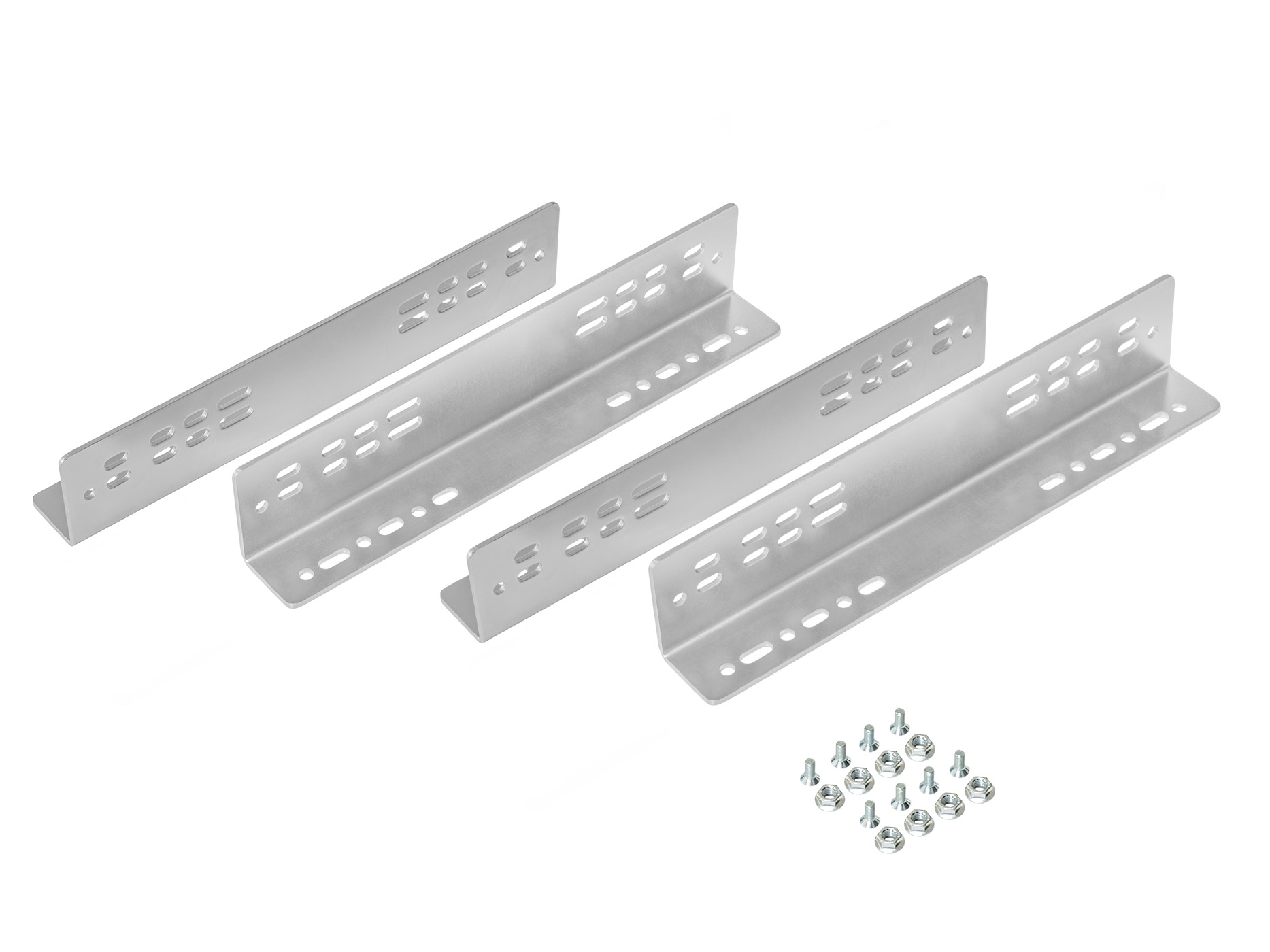

Montagewinkel Aufbaumontage A3030
