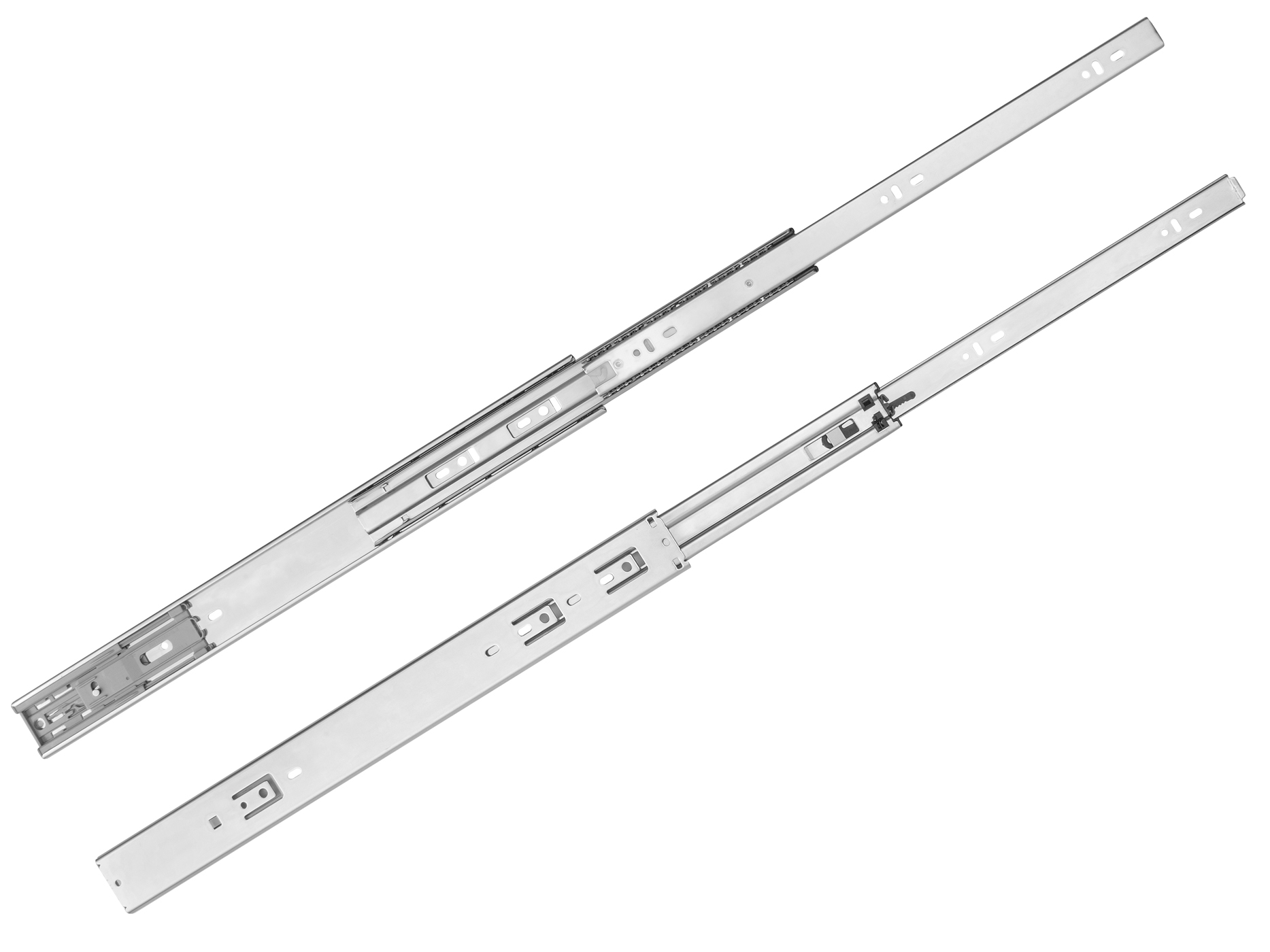

ON 4613 TTO Teleskopschiene mit Touch to Open Funktion
Vollauszug 45 kg | 500 mm
PRODUKTMERKMALE
Die ON 4613 TTO Schubladenschiene besticht durch die innovative Touch to Open Funktion. Ein leichter Druck genügt, und dank des ausgeklügelten Push to Open Mechanismus öffnet sich die Schublade nahezu von selbst. Für eine einfache Montage der Teleskopschiene sorgt die trennbare Innenschiene, die den Teleskopauszug mühelos befestigen lässt. Um höchste Qualität und Langlebigkeit zu garantieren, ist das Modell ON4613 TTO voll verzinkt.
Einfacher Einbau | Trennbare Innenschiene
Die trennbare Schubladenschiene erleichtert die Montage und macht den Einbau zu einem unkomplizierten Prozess.
TRAGLAST BIS 45 KG PRO PAAR
Die Traglast bezieht sich auf die Seitenmontage der Auszugsschiene und eine vollflächig, gleichmäßig verteilte Last.
PRODUKTDETAILS
- Technisch ausgereifte Schubladenschiene
- Belastbar und praktisch
- Schubladenschienen in hoher Qualität
- Material: Kalt geformter Stahl
- Oberflächenvergütung: Elektrogalvanisch verzinkt (Schubladenauszug ist vor Korrosion geschützt)
- Teleskopschienen sind kugelgelagert (perfekter Leichtlauf)
- Vollauszug (Eine Sperre bei voll ausgezogenem Teleskopauszug schützt vor Herausfallen der Schublade)
- Seitenmontage
- Touch Open Mechanismus
- Druckpunkt/Auslöseweg 3mm
- Schubladen Vollauszug mit trennbarer Innenschiene
- Sanfter und geräuscharmer Führungsmechanismus
- Zuverlässiger und stabiler Lauf des Führungssystems
Einsatzbereiche für unsere Schubladenschienen
- Möbelindustrie
- Lager- und Betriebseinrichter
- Labor- und Medizintechnik
- Elektromechanik
- Sondermaschinenbau
- Wohnmobile / Vans
- Automaten: Getränkeautomaten, Verpackungsautomaten, Ticketautomaten
- Fahrzeugbau (Feuerwehrfahrzeuge, Polizeifahrzeuge, Ambulanzfahrzeuge, Kommunalfahrzeuge, usw.)
TECHNISCHE DATEN

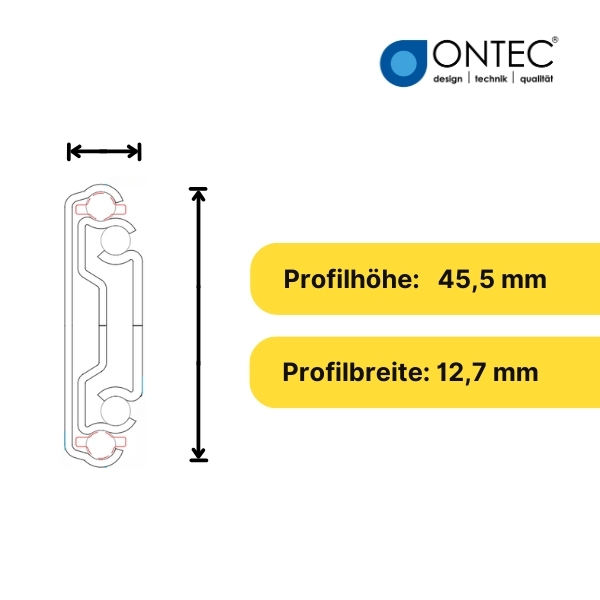

| Einbauhöhe (Schienenhöhe) | 45,5 mm |
| Einbaubreite (Schienenstärke) | 12,7 mm |
| Anzahl dynamischer Prüfzyklen | 50.000 |
| Materialstärke Außenschiene | 1,20 mm |
| Materialstärke Innenschiene | 1,50 mm |
| Gewicht | 1,480 kg |
| Traglast seitliche Montage | 45 kg |
Durchmesser Befestigungsloch
| Außenschiene | 6 mm |
| Innenschiene | 4 mm |
| Höhe Schraubenkopf | max. 2,5 mm |
| Durchmesser Schraubenkopf | max. 9,5 mm |
| Länge: | 500 mm |
|---|---|
| Traglast: | 45 kg |
| Funktionen: | Push to Open, Teilbar, Vollauszug |
| Hersteller: | ONTEC |
| Schubladen Varianten: | Standard |
